各種ライト関連のLED化 参考HP: yamanao R&D [†Force†] |
最近、車の部品として特に脚光を浴びているのがLEDです。 近い将来、ヘッドライトにも採用されるという噂もあります。 【LEDの特徴】 ・消費電力が低い ・寿命が長い ・高輝度であり明るい ・指向性がつよい(最近は拡散するタイプもあります。) この特徴からもわかるように悪いところがありません。唯一少々高価です(1個数十円〜数百円) したがって、車の発光関係の部品のほとんどがLED化されつつあります。 今回、最近の車では目新しくないですが、Z32では電球が利用されている部分をLED化します。 今回Z32で提案するのは以下の部分です。 1、エアコン、ライトスイッチ部分の特殊電球のLED化 2、ATモード部の電球のLED化 3、ATシフトノブ部分の電球のLED化 |
1、エアコン、ライトスイッチ部分の特殊電球のLED化 |
![]() ![]() |
Z32のエアコンパネルの電球が切れました・・・ これらの電球バルブは特殊球で班用品が使えません。 純正品は高いし暗いのでLEDを使うことにしました。 特殊バルブにLEDを使用する利点は 私の優先度順・・・ 1、純正バルブよりも安い(使用するLEDにより違う) 2、純正供給停止に影響を受けない 3、明るい(LEDにより違う) 4、寿命が長く、電力消費量が少ない 私の場合は一つの電球が切れただけなのですが 光量のバランスを考えてすべての電球をLED化しました。 単価は電球より高いのですが、かなり明るく 汎用部品なので部品供給も心配なしです。 さて、交換手順ですが 意外と簡単です。 |
![]() |
【電球取り外し】 まずはエアコンパネルとライトスイッチ周りを取り外します。 取り外し手順は「スピードメーターの取り外し」を参考にしてください。 取り外すと裏に写真のように電球が見えます。 これらの電球を取り外すだけです。 しかし、ワイパーの電球が一つこの状態では見えません。 【注意】 ココでの解説はクルーズコントロール付きスイッチと マニュアルエアコンの場合です。 モデルにより電球の位置、数が違います。 |
![]() |
【ワイパー部の照明取り外し】 ワイパーの電球はリアワイパーのスイッチ部を取りはずせば見えます。 赤丸のネジを取り外して、リアワイパーのスイッチ部を取り外します。 コンバーチブルはリアワイパーがないために この部分はダミーのケースが取り付けられていますが リアワイパースイッチ部も同じ要領で取り外し可能です。 |
![]() |
【ワイパー部の照明】 これがリアワイパースイッチ部を取り外した状態です。 赤丸がランプ部です。これを取り外します。 これですべてランプが取り外せました。 |
![]() |
これが今回使用する、白色LEDと定電流ダイオードです。 規格は次ぐの通りです。 LED:3φ高輝度白色LED 定電流ダイオード:10mA or 15mA LEDはいろいろありますが、あまり輝度の高いものは 必要ありません。 定電流ダイオードの変わりに470Ω程度の 抵抗でもかまいません。抵抗の方が安いです。 定電流ダイオードの方が安定した電流が流れます。 LEDは5φは大きいので3φを選んでください。 また、純正の電球と同じような形状の丸形状が良いです。 |
![]() |
【取り付け】 LEDと定電流ダイオード(抵抗)は写真のように取り付けます。 茶色のソケットは純正の電球のソケットです。 純正の電球は取り外してそのまま利用します。 定電流ダイオードを使用する際はプラスマイナスを よく確認して取り付けてください。 LEDのプラス側に極性に注意して取り付けます。 LEDの足の長い方(プラス)に定電流ダイオードを写真の向きに取り付けます。 抵抗の場合はどちら側にどちら向きに取り付けてもOK! 半田を取り付ける場合にはすばやく行ってください。 1秒〜3秒くらいで取り付けを完了してください。 半田の取り付けに時間がかかるとLED、定電流ダイオードが 破損し点灯しなくなります。 |
![]() 半田は芋半田(へたくそ)ですが、すばやく! |
![]() |
![]() |
【発光テスト】 かなり明るく発光します。 下の写真は左が純正電球、右がLEDです。 電球は白く発光させるために青色のキャップがあり 輝度が落ちています。LEDは直視できないくらいまぶしい! ![]() ![]() |
![]() |
【取り付け後】 今回使用した3φのLEDの場合 純正の電球と同じくらいの大きさと 高さなのでそのまま取り付けが可能です。 取り付け後は写真のように定電流ダイオード(抵抗)部分が 突出しますが、このままで問題ありません。 ショートが気になる場合はこの部分を絶縁テープで 巻くなりして絶縁してください。 |
![]() |
【ワイパー照明部】 ワイパー部分は リアワイパーのスイッチ部を取り付ける際に干渉しますので 干渉しない程度に折り曲げてください。 この部分は3φのLEDがギリギリ入る大きさです。 |
![]() |
【完了】 発光LEDと定電流ダイオードの半田に気を使うだけで簡単に完了しました。 今回、LEDに交換して非常に明るい照明となりました。 切れる心配もなく、消費電力も小さく非常に満足ですね。 【加工サービス】 部品の入手や加工が困難な方は ソケットを送付していただければ FALCON管理グループで加工するサービスを提供しております。 →各種電球のLED化オリジナルサービス 【マニュアルエアコンについて】 上記の方法で交換できる部分以外(水色丸)の部分も高輝度LED交換可能です。 ![]() ![]() つまみは引き抜けます。引き抜くと緑色の四角いLEDが見えます。 四角いLEDも引き抜くことが出来ます。同じ大きさの四角いLEDを挿入すればOK! 同じ大きさのLEDでなければ使用できません。 ココはLEDをそのまま挿入するのみでOkです。 電流調整の加工をする必要はありません。 この大きさの明るいLEDを入手するのは困難ですが、 各種電球のLED化オリジナルサービスでこの部分にピッタリのLEDを 販売しております。ご確認ください。 |
![]() |
【温度レバーつまみについて】 温度レバー部分のつまみは中に写真の金属の小さな部品が 入っていますので、なくさないように注意してください。 写真の方向に入れて使用します。 |
![]() |
【ハザード部分について】 ハザード部分(赤丸)も上記と同じ方法でLEDに交換可能です。 ハザード部分は写真のように長くして前方に折り曲げると 若干明るくなります。それほど変化はありません・・・ 写真のように長めにしなくても普通に明るくなります。 |
2、ATモード部分の電球のLED化 |
![]() |
【ATモード部分のLED化】 この部分も同じ要領でLEDに交換可能です。 この部分が発光すると知らない人も 多いかも? |
3、ATシフトノブ部分の電球のLED化 |
![]() |
【ATシフトLED化】 ATシフト部分のライトのLED化ですが、 ここは分解するとわかりますが、電球が1個のみで P位置から1位置までを照明しております。 なるほど暗いわけです・・・・ 今回、LEDの指向性の強さを利用して、 LEDを3色利用してそれぞれの発光色を変えてみました。 また、現在のポジション位置を示す部分にもチップLEDを入れて 自発光させてみました。 左写真は完成写真です。 P位置・・・3φ高輝度緑色LED R位置・・・3φ高輝度赤色LED N位置・・・3φ高輝度緑色LED D位置・・・3φ高輝度白色LED 1位置・・・3φ高輝度白色LED 2位置・・・3φ高輝度白色LED ポジション位置・・チップLED赤色 5φのLEDは光が拡散してうまく発光しません。 |
![]() |
【ATシフト取り外し】 ここのLED化はシフトを取り外す必要はありませんが、 作業性を考えるとシフトを取り外した方が楽です。 私もここまでする気はなかったのですが、 ATシフトのショート化でシフトを取り外す必要があったため ついでにLED化したのというのが実情です。 ATシフトの取り外しに関しては 【ATシフト取り外し方法】を参考にしてください。 左の写真でわかると思いますが、 シフトパネルを分解してLEDを配置するだけです。 LEDは基盤に6個直線的に配置して配線するのみです。 配線方法などはLEDの性能により違いますので 詳しいサイトで検討してください。 ポジション位置はチップLEDを貼り付けました。 電源はそのまま純正の電球の電源部から取得。 単一色であれば位置を考慮する必要もありませんが ポジション毎に色を変えたい場合は位置に注意してください。 |
![]() ![]() |
【基盤の作成】 写真のような基盤を作成します。 各LEDの位置や高さに注意が必要です。 また配線処理など技術的なノウハウが必要です。 きれいに発光し、無加工で取り付け可能です。 電源部も純正の電球の電源を利用して 無加工で取り付け可能です。 この基盤部分のみFALCONオリジナルサービス で提供されています。 基盤作成に自信の無い方はご利用ください。 |
![]() ![]() |
【グラデーション塗装剥離】 文字盤の裏ですが、純正は1個の電球で 6つのポジションを均等に発光させているため 文字盤の裏がグラデーション塗装されています。 このままでは、きれいに発光しませんので グラデーション塗装を剥離します。 薄め液で剥離してください。 カッター等で削りながら 作業するとはがしやすいです。 上の写真ははがしている途中の写真です。 下の写真は剥離した状態です。 剥離すると白くなります。 また、ポジション位置は透明な為、 LEDの光が直接的になります。 そのため、アクリルパネルを張り付けて LEDの光をやわらかくします。 これで均等に配置されたLEDが均等に 発光します。 |
![]() すべて白色の場合↑ |

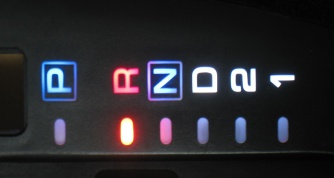

【完成!】 高輝度の為かなりまぶしいですね・・・ 裏からスモークフィルムを貼ってブラックフェイス も面白いかもしれません。 LEDはもっと安い物で明るくないものでよかったかな? 【基盤ユニット配布サービス】 FALCON管理グループで加工するサービスを提供しております。 →各種電球のLED化オリジナルサービス ![]() 各ポジションで色が違う場合↑ |
