Z32のライト内を光らせる
 FALCON
　TOPメニュー表示 > DIY > Z32のライト内を光らせる

300ZX
LightUp-Eye
写真をみてすぐに「あれ？」と思った方は鋭いです。
そうです。ヘッドライトを点灯していないにも関わらず
ライトが光っています。
名付けて！「300ZX LightUp-Eye」
闇夜にZ32の魅力の一つであるヘッドライトのシルエットが
浮かび上がります。

Z32にしかできない光らせ方なので
目立ちますよ。
この写真は少し変な色ですが、
上記の写真とLEDの色を変えています。
また、輝度の高いLEDを使用しています。

さて、これはどのように光らせているのか
ご紹介しましょう。
光源は？
白いLEDでの使用例の写真

ライトを除いても光源は見えません・・
どうやって光らせているのか？

実はLEDで光らせています。

ライトの中にLEDを埋め込むのは流行っていますが
俗に言うBMW風の「イカリング」やアウディ風のLEDポジションでは
真似しているようであまり面白くないです。
Z32にしかできないこの光らせ方がいい味出しています。

LEDを前向きに光らせるのではなく
LEDをライトの外から後ろ向きに光らせています。
アイスブルーLEDでの使用例の写真

HIDのヘッドライトを光らせた状態です。

ヘッドライトの影響でヘッドライト全体が青く見えると思いますが、
ヘッドライトが青いのではありません。
ヘッドライトは白い光源です。
ヘッドライトの中を照らしているLEDが青いので
ヘッドライト全体が青く見えていますが、
HIDのヘッドライトは白いのでヘッドライトとしては問題ありません。

ヘッドライトには影響を与えません。
あくまでもヘッドライトの中を照らしているだけとなります。
アイスブルーLEDでの使用例の写真

HIDのヘッドライトを消してもライト内の状況は変わりません。
Z32ならではの発光です。

色はアイスブルーを利用しています。
作り方
このようなテープタイプのLEDを使用します。
結構細めの高密度のLEDテープを利用します。
長さは30cm〜45cm程度でいいと思います。
写真はいろいろのLEDですが、いろんな色で使えます。
テープLEDは防水処理されているので
そのまま張り付ければ使えると思います。

この写真の色はブルーです。		 テープタイプでなくても問題ありません。
テープタイプは少し光量が足りませんので
FALCON管理グループで利用しているLEDは少し特殊です。
厚さ2mm程度の薄い全面発光タイプのLEDを利用しています。
※2mm以上の厚い物は設置できナません。
非常に高輝度で直視できないレベルの薄いLEDです。

FALCON管理グループはこのLEDを防水処理して、
輝度を少し下げて耐久性を上げる処理をしております。
1台分で左右で2枚でいいのですが、
4枚利用するとライト内を全面的に発光できます。

色は青、アイスブルー、白、赤などがあります。
ご希望の場合はFALCON管理グループまでメールで
お問い合わせください。
1台分（2枚あるいは4枚）をご用意します。
ライトを取り外します。
ライトの周りについているゴムを取り外します。
そうすると、このように黒い鉄のパーツがライトに
付いているのがわかります。

黒い鉄のパーツはネジで取り外せます。
黒い鉄パーツとヘッドライトには隙間があります。
この隙間にLEDを設置します。

LEDは当然ライト側に光が当たるように、黒い鉄のパーツに
貼り付けます。電源はスモール連動に配線します。
LEDテープを張ると
ライトの周りについているゴムのパーツの
取り付けがそのままではできなくなります。

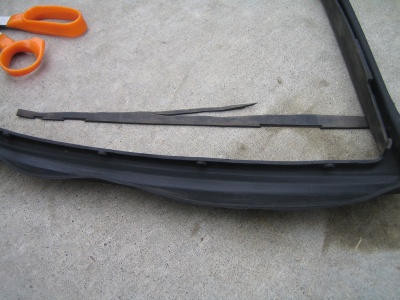

そこで、上の黒い鉄パーツとゴムパーツの取り付け部の
下半分をハサミで切り取ります。
写真のゴムを良く見るとわかりますが、
ゴムには上の黒い鉄のパーツの穴に入る突起があります。
この突起の下側を切り取ります。
そうするとLEDのテープに干渉せずに取り付けることができます。
これであとは、ポジション部に配線を割り込ませれば完成です。

この切り取る作業は任意です。
ゴムとヘッドライトの間にも設置可能です。
薄い2mm程度の防水処理をしているLEDの場合は、
ゴムとヘッドライトの間に入れることでもいいと思います。


簡単に作成できます。
完成！
白いLEDでの使用例の写真

LEDテープ（白色）の参考例です。
こんな感じに光ります。
Z32にしかできないこのライティングの方法は
結構面白いです。
お試しください。
白いLEDでの使用例の写真

【ご注意】
この光らせ方には条件があります。
最終型のヘッドライトはこのような感じにはなりません。
また、最終型以外のヘッドライトでも
通常は中が黒くなっています。
黒いヘッドライトはこのような感じにはなりません。
ここで紹介している写真の例は
あくまでも最終型のヘッドライトではなく
中を白く塗装しているヘッドライトでの例となります。
アイスブルーLEDでの使用例の写真

特殊な全面発光タイプのLEDの参考例です。
アイスブルーLEDでの使用例の写真

特殊な全面発光タイプのLEDの参考例です。

【ご注意】
この光らせ方には条件があります。
最終型のヘッドライトはこのような感じにはなりません。
また、最終型以外のヘッドライトでも
通常は中が黒くなっています。
黒いヘッドライトはこのような感じにはなりません。
ここで紹介している写真の例は
あくまでも最終型のヘッドライトではなく
中を白く塗装しているヘッドライトでの例となります。

HOME HELP トピック表示(通常表示) スレッド表示 ツリー表示 検索 過去ログ

[ 最新記事及び返信フォームをトピックトップへ ]

■557 / inTopicNo.1) 　Z32のライト内を光らせる
  ▼■
□投稿者/ FALCON管理G -(2016/03/12(Sat) 0:05:31)
    DIYについての情報交換用掲示板を設置しました。不明な点や、新しいアイディア等についてご利用ください。
引用返信/返信 削除キー/
■565 / inTopicNo.2) 　Re[1]: Z32のライト内を光らせる
□投稿者/ FALCON%8A%C7%97%9DG -(2016/03/19(Sat) 11:32:15)
    画像を追加しました。
引用返信/返信 削除キー/
■573 / inTopicNo.3) 　Re[2]: Z32のライト内を光らせる
□投稿者/ 8061 -(2017/01/27(Fri) 20:46:51)
    ライト内を光らせる薄いLED４枚注文したいのですが、いくらでしょうか。
    色は、青色でお願いします。
引用返信/返信 削除キー/
■581 / inTopicNo.4) 　Re[3]: Z32のライト内を光らせる
□投稿者/ 小笠原　　章仁 -(2018/02/23(Fri) 21:04:00)
    150×75 => 100×50

    (22KB)     		ライト内をLEDで照らしてみました。
    イカリングとテープライトを使用しています。
引用返信/返信 削除キー/
■584 / inTopicNo.5) 　Re[4]: Z32のライト内を光らせる
□投稿者/ ひらひ -(2018/07/07(Sat) 20:41:18)
引用返信/返信 削除キー/
■586 / inTopicNo.6) 　Re[5]: Z32のライト内を光らせる
□投稿者/ フランク -(2018/07/07(Sat) 21:03:41)
    ひらひさん、やりますね！それは目立ちそう！流れるウィンカーのページに掲載いただくと参考になります。

引用返信/返信 削除キー/
■597 / inTopicNo.7) 　Re[6]: Z32のライト内を光らせる
□投稿者/ metalじぇいそん -(2020/02/17(Mon) 17:37:38)
    これカッコイィ！！
    スバラシイアイディアですね。

    市販化したら売れそう＾＾
引用返信/返信 削除キー/
■598 / inTopicNo.8) 　Re[7]: Z32のライト内を光らせる
□投稿者/ フランク -(2020/02/18(Tue) 22:32:30)
    metalじぇいそんさん、これは、ライト内部をホワイト塗装しているのできれいに発光するのです・・・・残念ながら黒いヘッドライトの場合は、写真のようにきれいに発光しません・・
引用返信/返信 削除キー/
