車でスマートフォン(iPhone)を使う!


スマートフォンがあれば、何も要らない?!

【スマートフォンを車で使う利用用途】
・電話する
・オーディオを聴く
・ラジオを聴く(インターネットラジオ)
・ビデオ(いわゆる動画)を見る
・ナビをする


などこれまで専用機をいろいろ購入して車に接続して利用していた機器が
スマートフォン1台持っていればすべて代用可能になりました。

【スマートフォン利用のメリット】
・すべての機能が1台で可能
・インターネット接続可能なので最新更新可能
・持ち込み、持ち出しなので盗難の心配がない


【スマートフォン利用のデメリット】
・専用機ではないので、利用都度設置、設定が必要の為、利用まで時間がかかる

スマートフォンがあれば、すべての機能が1つで可能です。
車に必要なのは、アンプとスピーカーとモニターのみです。
少し大きめのスマートフォンならば、車にはアンプとスピーカーがあれば
あとは何も必要ありません。早速、車にスマートフォンを接続してみましょう。

1、iPhone4(4S)を車に接続する。アナログRCA端子利用(映像出力、音声出力)。
今回はスマートフォンの代表である「iphone」の接続を行います。
車に直接iphoneを接続できません。
最近のオーディオヘッドユニットには直接iPhone
を接続できるものもありますが古いオーディオヘッドユニット
においても裏面のRCA端子に接続すればスマートフォンの接続は可能です。

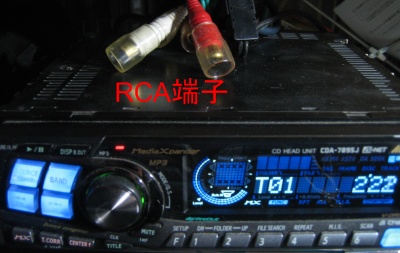

(RCA端子とは写真の赤白の端子)
写真は音声用の赤白端子ですが、映像用の端子はディスプレイ側にある黄色端子です。
オーディオの説明書を見てRCA端子の入力部を見つけます。

説明書はメーカーHPよりダウンロード可能です。
下記はアルパインの説明書ダウンロードのページ
 取扱説明書ダウンロード

iPhoneとケーブルを接続した状態
【iPhoneの接続

iPhoneとヘッドユニットを接続するには
RCA端子とiPhoneコネクタのケーブルが必要です。
下記のケーブルを利用します。

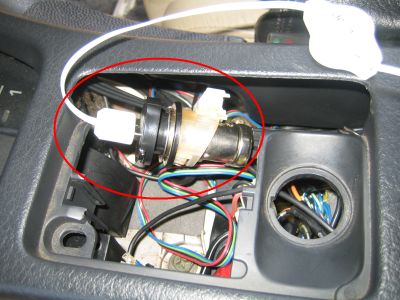

シガライター電源からUSB電源を取得する
【ナビモニターとの接続】

上記のiPhone用のケーブルはiPhoneには
単純にコネクタを接続すればいいのですが、車側には4本の接続先があります。
それぞれ以下のように接続します。
種類 車側
RCA赤 オーディオヘッドユニットRCA赤入力側
RCA白 オーディオヘッドユニットRCA白入力側
RCA黄 ナビモニター映像入力(黄色)
電源 シガライター電源

シガ電源部はUSB電源になっていますので
車側もUSB電源に変換する必要があります。
最近では100円ショップでも手に入ります。


ケーブルの先端にBlueToothのレシーバーを取り付けた状態
【ポイント!】
iPnoneとは無縁の方も、この方法で古いヘッドユニットでも
すぐにBlueTooth対応になります。

ここでご紹介のレシーバーは優秀です。
非常に安く、ペアリングが自動です。
車をONにすると自動的にペアリングします。
いろんなレシーバーを試しましたが、
ここでご紹介のレシーバーがベストです。
30ピン用のレシーバーですが、これが安くてベストです。
30ピン用の受け側のケーブルも安く手に入ります。
【Bluetoothによるワイヤレス接続】

上記のiPhone用のケーブル接続ではなく、iPhoneのBluetoothの機能を利用して
ワイヤレス接続を行います。写真BluetoothレシーバをiPhoneの代わりに
車体側のケーブルに接続します。これで、iPhoneとケーブルを接続せずに
車のオーディオで音楽が聴けます。
車体側のケーブルとレシーバーは隠すことができて非常にスマートな接続ができます。

【利点】
・車に乗り込んで、ケーブルに接続せずに音楽が聴けます。
【欠点】
・Bluetoothでは映像の通信ができないため、音声のみとなります。

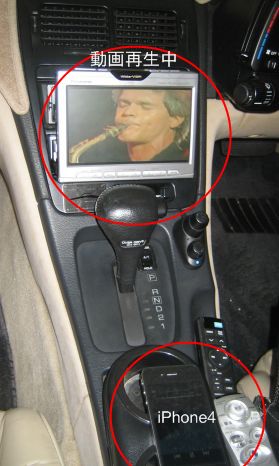

【接続完了】

これで、接続が完了す。
iPhoneの設置場所で配線のとり回しが違うと思いますが

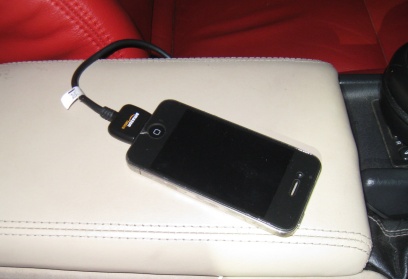

今回のZ32の場合は、センターのアームレストのボックスの上に
iPnoneを設置しました。
iPhoneのコネクタの接続の取り外しのみでiphoneの機能を
車で使うことができます。

iphoneに入っているDVD動画の再生、MP3などの音楽の再生のみ
ならず、インターネットラジオの再生などが車に設置した装置で
使うことができます。電源も供給していますので、iphoneのみで
iPhoneのアプリもいろいろ使うことができます。

【ご注意】
音楽関連のアプリはほぼ全て音声の出力が可能ですが、
映像関連の出力はアプリに依存します。
映像が出力できるアプリとできないアプリがあります。

FALCON管理Gが試した結果

試した機種”iPhone4”,”iPhone4S”

ビデオ関連アプリ(純正ビデオアプリ、YouTubeなど動画関連)
写真アプリ(純正写真アプリのスライドショー、静止画面は表示されません)

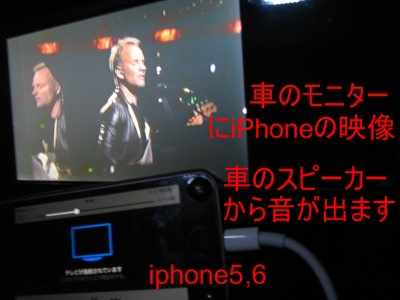

2、iPhone6(6S)5(5S)を車に接続する(デジタルHDMI端子出力)。
iPhoneを車に接続すれば、なんでもiPhoneで代用できます。

音楽・・・iPhoneの中の音楽を再生すればよし
ラジオ・・iPhoneの中のラジオアプリを使えば、世界中のラジオを聴くことができます。
動画・・・YouTube、GAOなどどんな動画も車のモニターで視聴可能です。
     レンタルビデオのDVDをiPhoneに入れれば、車で視聴可能
ナビ・・・ナビアプリでナビも車のモニターに映してナビ可能です。

SIMのない古いiPhone等も車に常設して利用可能です。

iPhone6,5のLightning端子の場合は、接続方法が少し違います。
HDMI端子接続しかできませんので、HDMI→RCAのコンバーターを
利用します。下の絵などを参考にしてください。
Apple Lightning Digital
AVアダプタ MD826ZM/A
HDMIケーブル HDMI → アナログコンバーター
AZ-HC580
RCAケーブル

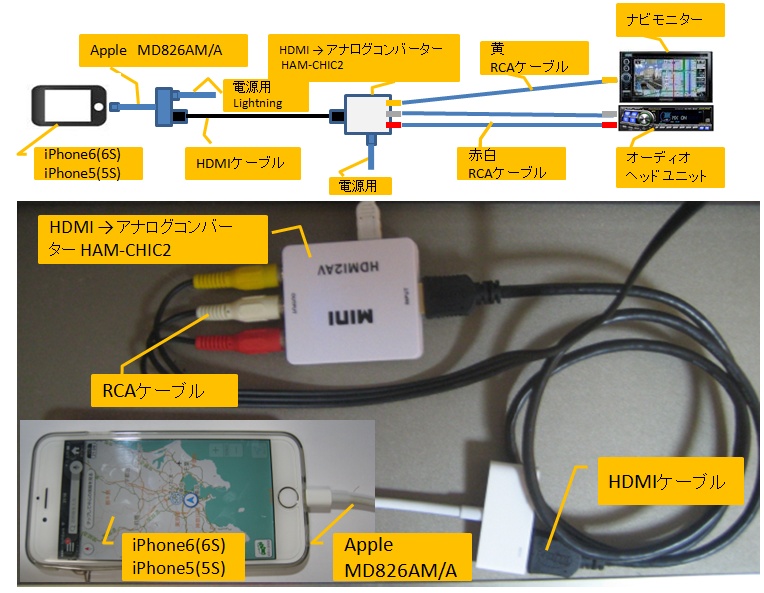

【接続方法】以下のご紹介接続ツールを利用します。
iPhone6(6S)、5(5S) ライトニング接続のiPhone5、5S以上が対象です。
Apple Lightning Digital
AVアダプタ MD826ZM/A
Apple純正ケーブルです。このケーブルでiPhoneの画面が出力されます。
HDMIケーブル HDMI端子のケーブルです。これで液晶テレビなどHDMI端子を持った機器であれば画面が映ります。
HDMI → アナログコンバーター
AZ-HC580
これは、HDMI信号をアナログ信号に変換するコンバーターです。これでアナログ信号になります。
RCAケーブル アナログ信号になれは、通常の赤/白/黄のRCAケーブル
にて接続可能です。赤白はオーディオヘッドユニットへ接続、黄はディスプレイへ接続します。
ナビモニター HDMI端子を持ったディスプレイであればアナログ変換は必要ありませんが
HDMI接続はディスプレイから音が出ますので、アナログ変換してヘッドユニットへ接続した方がいいと思います。
3、ドライブに使えるiPhoneアプリをご紹介
【地図ナビ関連】

itunes

¥0

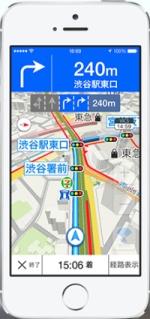

Yahoo!カーナビ
 渋滞状況もデータ更新も無料のナビアプリ


【FALCON管理G絶対お勧め! 】
最強の無料ナビアプリです。
有料ナビで、これ以上のナビがあるでしょうか?
無料なのが信じられない優秀さです。
こんなナビを無料で配布したらナビを作っている会社は
嫌になるでしょう・・・

断言します!これさえあれば車専用のナビは必要ありません。
VICSにも対応!リアルタイムな渋滞回避ルートを
見やすい地図で案内します。
満車・空車がわかる駐車場検索や、
安心安全をサポートする音声ナビゲーションなど、
充実機能が満載です。

オービス情報も表示警告してくれます。

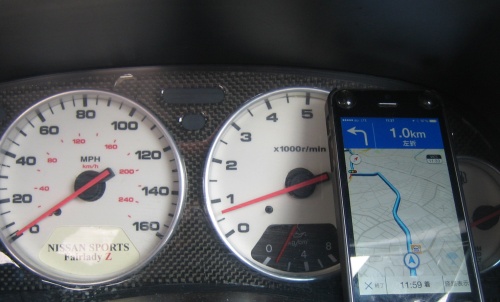

これさえあれば、
あなたのiPhoneがカーナビになります。
車のナビはもう必要ありません。

ルート検索も優秀です。
操作性もスマホに慣れている人であれば快適操作
車から離れても検索確認ができて便利です。

唯一の欠点はトンネルで止まることです。
これもいずれ改善されるでしょう。
【地図ナビ関連】
Wase


itunes
¥0
ソーシャルナビです。
地図の制度やガイド機能などは発展途上ながら、近隣の道路状況が
刻々とユーザー同士で情報共有されます。
車の速度に応じて表示範囲が変わる機能などこれまでのナビににはない
面白い発想の次世代ナビです。無料で使えますので是非お試し下さい。
まだまだナビとしては難しいですね・・・

GooglePlay対応
【ドライブレコーダー】
Safety Sight


itunes
¥0
ドライブレコーダーです。
iPhoneの機能をフルに活かした優秀なドライブレコーダーです。
GPS機能、カメラ、ショックセンサーなどを使って
賢くドライブ状況を録画してくれます。前の車への接近も知らせてくれます。
ナビなどと併用できないのが残念ですが、非常に優れたドライブレコーダーです。
【音楽再生関連】
Groove


itunes
¥0
GrooveはiPhone内にある音楽ををベースにして
プレイリストを簡単に作ってくれるアプリです。
音楽データを多くお持ちの方には便利です。
ランダム再生ではなく、カテゴライズしてソフトが選択してくれます。
【音楽再生関連】
isound


itunes
¥0
isoundもGroove同様にiPhone内にある音楽をベースにして
プレイリストを簡単に作ってくれるアプリです。
こちらは、SWOT分析の手法で音楽を分類してくれます。
Clean、Distortion、Acorstic、Electricで分類します。
好みの位置に星マークを動かすことでソフトが音楽を分類してプレイリストを作成します。
音楽データを多くお持ちの方には便利です。
【ラジオ関連】
AccuRadio


itunes
¥0
ありとあらゆるジャンルが存在しジャンルに沿った音楽が24時間放送されています。
有線放送のイメージです。
アーティストの選択や早送りもできる優れもの長時間ドライブには必須です。
※インターネットがつながるエリア限定です・・

GooglePlay対応
【ラジオ関連】
AUPEO!


itunes
¥0
ありとあらゆるジャンルが存在しジャンルに沿った音楽が24時間放送されています。
有線放送のイメージです。
アーティストの選択や早送りもできる優れもの長時間ドライブには必須です。
ダウンロードが早くバッファリングされますので、エリアが途切れても連続
再生してくれます。日本人アーティストのジャンルもあります。お勧めです!。

GooglePlay対応
【地図関連】
Find My Car


itunes
¥0
面白いアプリです。自分の車の駐車位置を教えてくれます。
車を降りるときにこのアプリを起動して画面にタッチするだけでその場所(GPS)を記憶します。
後は車を離れて、自分の車の位置を見つける場合にアプリを起動すればOK
車の位置を地図表示して、ルート案内してくれます。
車の駐車位置の特定以外にも使えそうです。
インターフェースがシンプルなので非常に使いやすいです。
【地図関連】
マイマップ+

itunes
¥0
マップ関連のアプリとしてかなり優れています。
無料とは思えない機能の充実ぶりです。
機能が充実しているので操作性が少し難しいです。
地図にポイントを置いたり、ポイント間の距離を測定したり
ポイントまでの案内をしたりなど地図上で行いた事はほとんどできます。
ストリートビューにも連動しており素晴らしい機能ぶりです。
【動画作成ソフト】
HandBrake



¥0
iPhone用の動画を非常にきれいに作成できる優れものです。
ISO形式などの通常動画ファイルをiPhone用の動画に変換してくれます。
車の中でDVDなど映画やライブ映像を見るときには非常に便利なアプリです。
