フォグランプの調整、
フォグランプの取り外し

	フォグランプの電球交換方法を紹介します。純正のフォグランプを見るとすぐに目に付くのがこのネジ（赤丸）です。このネジはフォグの光軸調整ネジです。このネジをまわしてもフォグランプは取れませんし、ランプ交換などできません・・・。フォグの光軸がずれているときに回して調整します。
	フォグランプを外すには、まず、ウインカーASSYを外します。ウインカーASSYは赤丸のねじを２つ外すだけです。
	この中を覗くとフォグの裏が見えます。フォグの裏にはフォグを固定している 3つのネジが見えます。（次の写真）
	この3つのネジがフォグを固定しているネジです。ここのネジを外します。赤丸計３本外せばフォグランプが外れます。黄色矢印のコネクタも外してください。これで、フォグが取れますので、電球交換可能です。電球の交換はこれからさらにフォグのネジをはずす必要があります。
	さて、ここから電球とスモールランプを交換します。フォグが取り外せたら赤丸の4つのネジをはずします。
	4つのネジが取り外せたら中をあけます。黒いのがスモールランプです。フォグランプは止め金でとめられています。
	止め金をはずすとフォグの電球が出てきます。しかし、電球を交換するには電線を取り外さないといけません。

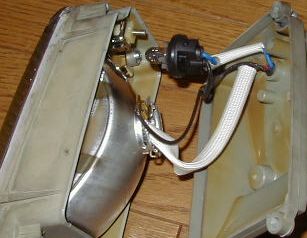

	白い皮膜をずらすと赤丸の黒い部分が出てきます。このテープをはずすと端子が見えますので端子をはずせばランプが取り外せます。
	写真が市販のH３タイプ（１２V３５W）のランプです。赤丸部分が端子部分です。この端子部分がZの端子と違う可能性がありますが、この端子が合うように選ぶほど多くの種類が売られているわけではありませんのでこの端子を合うように加工すればOKです。【注意！】電球のワット数を上げるとフォグのガラスのシーリング剤が溶ける可能性がありますのでご注意ください。私は85Wを取り付けて溶けました・・・。
