ETCを取り付ける！
日産純正ETCユニット

さて、今回はいまだに国民の理解が得られない？
ETCの取り付け方法を紹介したいと思います。
いままで、こんなものを買わなくてもハイウェイカードで
高効率割引が利用できていたのですが・・・
ノンストップ通行ができるので良しとしましょう・・
ETCを取り付ける
さて、今回取り付けるのは
2003年10月現在もっとも安いETC装置です。
しかも日産純正です。
純正品は機能の割には少し割高というイメージを
払拭するいい商品です。
他の商品と比べると少し機能は劣りますが、
ETCを利用するという最大の目標を
必要最低限の機能で実現した
ベストなETC装置です。

日産純正品と言うこともあり、
Z32に取り付け、
配線が簡単なのがうれしいですね。


このETCは音声案内がありません。
そんな余計な機能は必要ありません・・
私の取り付ける目的はノンストップと割引ですから・・
セキュリティ的、見栄え的にも優れた人気の
アンテナ部とカード挿入部が別体式です。

アンテナ部とカード挿入部2つを設置する必要があります。
アンテナは、ナビのGPSのアンテナとそっくりです。
全体的な配置は写真のようになります。（参考例）

カード挿入部（本体部）の配置はいろいろ考えられますが、
セキュリティ的にも見えない部分に配置したいですね。
ダッシュボード内やコンソール内等考えられます。
コンソール内はかなりの熱が発生しますので
電子機械的な装置は不適切かもしれません。
私はダッシュボード内に配置しました。
アンテナを設置したら
ここからダッシュボード内へ配線します。

ここから配線をする場合には
Aピラーのカバーをはずす必要があります。

【追加】
アンテナ部からここまでの配線はフロントガラスと
ダッシュボードの間に押し込みます。
結構隙間がありますので簡単に配線が隠れます。
表示部をバックミラー付近に設置すると
配線をAピラー内に配線する必要があります。

Aピピラーへの配線方法は以下HP参考にしてください。
Z32トラブル情報「Aピラーのピンが折れた」
こんな感じにフロア部分に出てきます。
次は電源部です。
電源はシガライターの電源から取得します。
取得といってもコネクタを割り込ませるだけの
親切、純正設計です。
さすが純正品です。

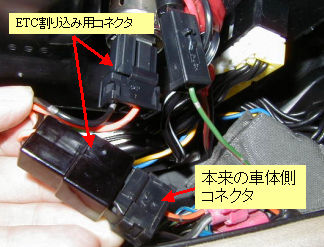

写真はシガライターの電源部のコネクタを
取り外した写真です。
車体側のコネクタを取り外し
ETCキットに付属の割り込み用コネクタを
接続するだけです。

配線に何の加工もいらない接続です。
あとは、配線処理です。
ダッシュボード回りとコンソール周りを取り外して
きれいに配線します。

ダッシュボード回りの取り外しは
「エバポレーターの掃除」を確認ください。

コンソール回りの取り外しは
「オーディオの取り外し」を確認ください。

【ポイント】
ダッシュボード部は取り外さなくても裏に手を回せば
配線は可能です。
作業時間は慣れた方で15分、なれない方でも60分で可能です。
ETCの作業工賃が気になる方は
自分で作業されてみてはいかがでしょか？
純正のような取り付けが完了しました。

ETCを利用するには、
取り付けただけでは利用できません。
セットアップをする必要があります。
セットアップは
いろんなカー用品店や自動車販売店で可能です。
セットアップ料金はほぼどこでも3000円位となっております。

ETCを利用するには
・本体価格＋消費税＋セットアップ料金が必要となります。

今回の場合は
・9800円＋490円＋3000円＝13290円
でした。

これは普通の
クレジットカード
申し込みから
3週間くらいかかります。
これがETCに使う
ETC用カード
クレジットカードが到着後
2週間くらい後に到着します・・

*カードは説明用の日産カードです。
*到着時間はカード会社により違います。

ETC前払い割引サービス申し込みサイト
http://www.etc-plaza.jp/

 【ご注意！】

私は勘違いしておりました。
私はICチップ付のクレジットカードを使用すると思っておりましたが、
ETC用のカードは別のカードなんですね・・・

セットアップ完了後、クレジットカードを挿入して
「あれ？ETC本体の反応がおかしい？なぜ？」
日産へ車を走らせ
私「ETCがおかしいのですが・・・・」
日産サービスマン「あ！これETCカードじゃないですよ・・」
私「そうなんですか！？お恥ずかしい・・・」

ETCカードを申し込んでからカードが届くまでに
1ヶ月以上かかります。何でこんなに遅いのか！

ETCをお考えの皆さん、ETCカードが届くまで
かなり時間がかかるのを覚悟ください・・
【取り付け参考例】情報提供：maromomoさん

メーターフードの裏に取り付けてあります。
ETC本体とアンテナも取り付けています。
アンテナの反応感度は良好との報告ですが、

アンテナが反応しなくても責任もてませんので
ご自分の責任で取り付けてください。
アンテナや本体が隠れてほしい方はいい場所ではないでしょうか？
都市部は車上あらし対策にはいいかもしれません。

地方によってはETCがない料金所もあります。
その場合はETC本体からカードを抜き取って支払う事になりますが
その場合はメーターフードを取り外す必要があります・・・
地方によっては不便かもしれません・・

HOME HELP トピック表示(通常表示) スレッド表示 ツリー表示 検索 過去ログ

[ 最新記事及び返信フォームをトピックトップへ ]

■37 / inTopicNo.1) 　ETCを取り付ける
  ▼■
□投稿者/ FALCON管理G -(2009/01/25(Sun) 02:18:31)
    DIYについての情報交換用掲示板を設置しました。不明な点や、新しいアイディア等についてご利用ください。
引用返信/返信 削除キー/
■522 / inTopicNo.2) 　Re[1]: ETCを取り付ける
□投稿者/ フランク -(2013/09/24(Tue) 19:49:27)
    600×450 => 100×75

    (49KB)     		カルソニックカンセイ製のSS600という型版のETCですが、
    すでに、10年以上前のETCとなります。
    機能としては必要十分なETCですが、
    ここ2，3年カードがうまく入らない、カードがうまく出てこないという
    不具合が発生しておりました。
    ETCを通るたびに、ETCは付いていますが、反応が悪いという説明で
    一般ゲートを通せざるを得ない状況が続いていました。
    分解してみましたが、やはりカードの挿入、取り出しの機能が
    うまく動いていません・・・
    いろいろ試してみましたが、単純に動作が鈍い状況でした。
    単純に機械的に動いている部分にCRCを少し塗布してみましたところ
    少しうまく動き始めました。
    カードの挿入でカードを認識するようになりました。

引用返信/返信 削除キー/
■523 / inTopicNo.3) 　Re[2]: ETCを取り付ける
□投稿者/ フランク -(2013/09/24(Tue) 20:28:34)
    600×450 => 100×75

    (37KB)     		ただし、取り出しはうまくいかないのです。
    このETCは設計があまり良くないと思います・・・
    カードが取り出しボタンで取り出せなくなると指で取り出すことが出来ない
    くらい挿入されているため取り出せないのです・・・
    カードが少し飛び出しているくらいの設計の方がいいですね。
    というわけで、少し取り出し口を削りました。
    強引なやり方ですが、これで取り出しボタンで取り出せなくても
    取り出せるようになりました。
    単純な機能なので、この程度で買い替えるのももったいないので
    挿入、取り出しを分解して修理しました。
    参考までに・・
