Z32の純正オプションには自動格納ミラーがあります。 このミラースイッチ部は各国のお国柄を反映した いろいろなオプションスイッチが設定されています。 例えば・・・ 北米仕様・・・ サイドミラーのヒーターのスイッチやサスの調整スイッチが付きます 欧州仕様・・・・ ライトの光軸調整のスイッチやシートヒータースイッチが この部分にあります。 日本仕様・・・・ 左の写真のようにミラーの手動、自動格納スイッチが 付きます。いかにも日本的・・・狭い駐車場を表現しています。 欧米には必要のない機能ですが、日本では人気機能です。

さて今回は、日本仕様のオプションの自動格納機能を取り付けます。
しかし、純正オプションは高いのです・・・こんな機能に15000円は出せません・・・（私のZは付いていますが・・・）
Z33用でも9800円と高いです・・・

そこで、今回はFALCONではおなじみの八木澤パーツをご紹介します。
http://www.yagisawa.net/
八木澤氏の販売する回路で「自動格納ミラーユニット（５３００円）」と言うのがありますのでこれを使います。

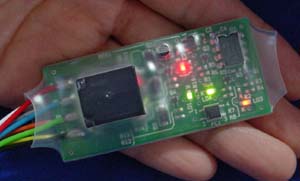

表面実装部品を使った本格的な回路です。３分の１の値段で同じ機能を実現します。

ご注は八木澤Webページで注文ください。

自動格納ミラーユニット（JMU01） 【セットの内容】 自動格納ミラーユニット本体 取付説明書つき 価格　\5300 八木澤Webページ http://www.yagisawa.net/ ロック連動アダプターも併売されていまして キーレスに反応してロックと同時に開閉する機能も 可能です。

全体設置例

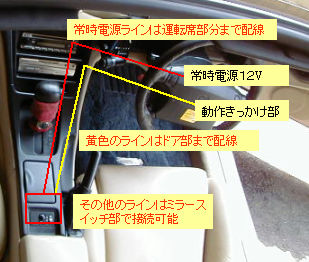

	必要な配線は下記の機能への配線です ・常時電源（赤） ・ドアカーテシ（黄）・・動作きっかけ ・IG電源（橙） ・アース（黒） ・左ミラー動作（白、緑） ・右ミラー動作（灰、青） 常時電源とドアカーテシのラインは 運転席足元まで配線する必要があります。 その他の配線はミラースイッチ部で 配線可能です。

ミラースイッチ部分への配線

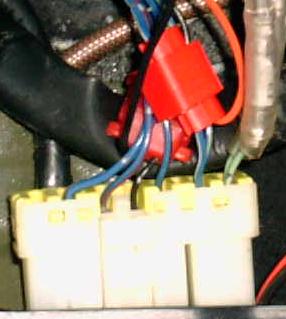

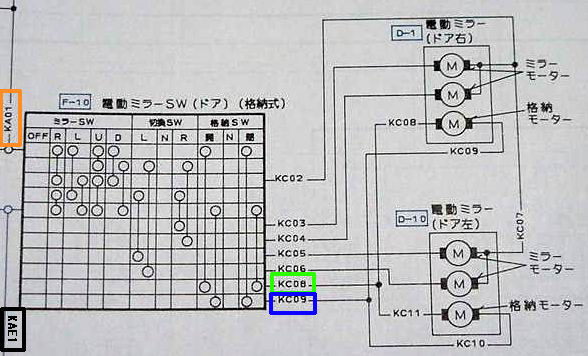

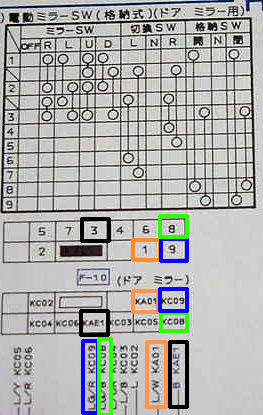

	ミラースイッチのコネクタ配線図です。 ・IG電源（橙）・・・配線図のKA01（１番） ・アース（黒）・・・配線図のKAE1（３番） ・左ミラー動作（白、緑）・・・配線図のKC08（８番） ・右ミラー動作（灰、青）・・・配線図のKC09（９番） にそれぞれ接続します。 写真は下がミラースイッチ側、上が車体配線側です。 配線図とは逆なのでご注意ください。 車体側の配線はすべて黒なので 配線場所を間違えないでください。 ←【Z-CAR@2660さん報告】 平成７年式 NA2/2は、色分けされていました。 　ＫＡ０１（１番）　青に白線 　ＫＡＥ１（３番）　黒 　ＫＣ０８（８番）　緑に黒線 　ＫＣ０９（９番）　緑に赤線 でした。写真は配線後で見にくいですが。

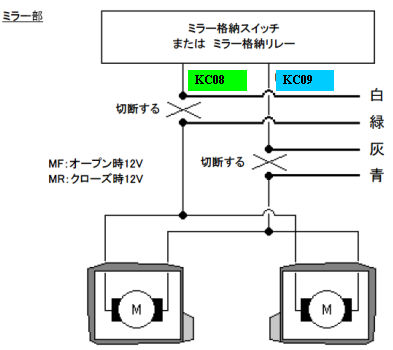

・左ミラー動作（白、緑）・・・配線図のKC08（８番） ・右ミラー動作（灰、青）・・・配線図のKC09（９番） の配線は現在の線を切断します。切断後、下記のように接続します。

運転席足元への配線
	あとは、運転席足元までの配線です。 ・常時電源（赤） ・ドアカーテシ（黄）・・動作きっかけ 内装のばらし方などはオーディオ関係の「DIY」等を 参考にばらしてください。 また、常時電源の取得場所とドアの信号は DIYの「ホーネットの取り付け」で解説されていますので 参考にしてください。

キーレス連動配線方法

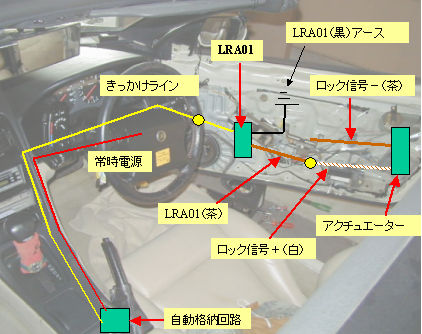

	自動格納ミラーはキーレスと連動させることができます。 ドアロックすることでミラーがクローズします。 この機能を利用するには下記の回路が必要です。 自動格納ミラーユニット用ロック連動アダプター 品番：LRA01（\800） この回路を左図のように割り込ませます。 自動格納回路をドアの中へ配線する必要があります。 ・黄色・・・きっかけライン（JMU01の黄ライン）へ接続 ・黒・・・・・アース ・茶色・・・アクチュエーターのロック信号ライン アクチュエーターの配線については 「オートキーレスシステム（ＶＥ−Ｋ１）」を参考にしてください。
