ハザードスイッチ点滅ユニット
 FALCON
　TOPメニュー表示 > DIY > ハザードスイッチ点滅ユニット
エーモン製ハザードスイッチ点滅ユニット
　
ハザードスイッチ点滅ユニット
　
Z32のハザードを点滅した例(夜間)		 欧州車では標準的なハザードスイッチの点滅
国産車ではありませんね。特に不便は感じることもないのですが、
欧州車のハザードスイッチの点滅は効果あります。
国産車にも取り付けできる回路がエーモンより登場しました。

ウィンカーに連動して点滅します。
また、ハザード終了時にはゆっくり点灯してきます。
さらに！標準の取り付け方では夜間のイルミ点灯時しか
点滅しない取り付け方法とは違い昼間のハザード時にも
点滅するように配線紹介します。
　
Z32のハザードを点滅した例(昼間)
通常配線では夜間イルミ点灯時しか
ハザードは点灯しませんが、ここでは
せっかくのハザード点滅なので、昼間でも点滅するように
紹介しております。

Z32のハザードのライトは非常に暗いので
昼間も点滅させるには、ハザードのライトを
高輝度LEDへの変更をお勧めします。
ここでは高輝度LEDを特殊に取り付けているため
非常に明るい仕様となっています。
　
欧州車の例 　		 欧州車の場合・・
欧州車は社内のウィンカーの点滅に加え
ハザードスイッチも点滅します。赤点滅なので
ハザードという言葉の意味と一致します。
【最新機種】
エーモン製ハザードスイッチ点滅ユニット
「ハザードスイッチ点滅ユニット」は、スモールON時のハザード動作において、
左右ウィンカーの点滅と完全連動してハザードスイッチ照明を点滅させる
オリジナルユニットです。点滅終了時には、一旦消灯後、
約3秒後からゆっくりと元の明るさに復帰するという、
じわ〜っと復帰点灯機能も備えています。

WEB専用販売ということでエーモンのHPから注文してください。

 エーモンの通販サイトから注文
【取付け方法】

【取付け方法】

購入時に同封されている取り付け説明図です。
5本接続する必要があります。

赤:イルミネーション電源(スモールON時DC12Vプラス)
黒:アース
黄:ハザードイルミネーション出力
白:ウインカー左又は右(プラス)
青:ウインカー右又は左(プラス)

Z32の場合は、すべて運転席左側の
エアコンコントロールスイッチ部にあります。
【エアコンコントロール部】
まずは、エアコンコントロール部をはずします。
必要な配線はここにすべてありますので
取り付けは簡単です。

エアコンコントロール部の取り外しは

スピードメーターの取り外し

を参考にしてください。
【標準の配線例（イルミ点灯時の点滅）】

標準の配線例です。
この配線方法でイルミ点灯時にハザードを点灯させると点滅します。

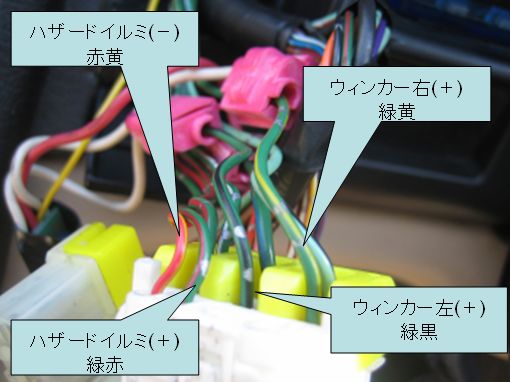

この例の配線はハザードスイッチのコネクタ部です。
配線の色は以下の通りです。

緑赤:イルミネーション電源(スモールON時DC12Vプラス)
　→切断し、車体側にユニット赤、ライト側にユニット黄
赤黄:アース→ユニットの黒
緑黄:ウインカー左又は右(プラス)→ユニットの白
緑黒:ウインカー右又は左(プラス)→ユニットの青

上記製品の配線とこの配線を絵のように接続します。

緑赤:イルミネーション電源(スモールON時DC12Vプラス)
この配線を切断して上記製品の赤と黄の線にそれぞれ接続します。

これで完成です。
作用時間は30分〜1時間もあれば出来ると思います。

【ポイント！】
この接続の場合には、電源供給がスモール時なので
夜間のスモール点灯時に点灯し、スモール点灯時の
ハザードしか点滅しません。

【標準の配線例】

上記の配線では昼間は何も起こりません・・・
というわけで、昼間も点滅させる方法をご紹介します。

写真はワイパー部のコネクタです。

配線の色は以下の通りです。

緑赤:イルミネーション電源(スモールON時DC12Vプラス)
　→切断し、車体側は絶縁し使わない、ライト側にユニット黄
赤黄:アース→ユニットの黒
緑黄:ウインカー左又は右(プラス)→ユニットの白
緑黒:ウインカー右又は左(プラス)→ユニットの青

ピンク:ACC電源(ACC時にDC12Vプラス)
　→車体側にユニット赤と接続（切断しない）

このように接続すれば、昼間も点灯し、ハザード利用時に
点滅します。当然夜間も点灯、点滅します。

Z32純正のハザードの電球では非常に暗いので
高輝度LEDに変更することをお勧めします。
「特殊電球をLED化する」
LEDにすれば昼間も点灯しているのがわかります。

自己満足の世界ですが、簡単で楽しめます。

【注意！】
この配線の場合にはＡＣＣ電源がＯＮではない場合には点滅しません
つまり、エンジンＯＦＦのときのハザード時は点滅しません。
では、「常時電源につなげばいいのでは？」と思うかもしれませんが
常時電源につなぐと「常に点灯」しますので接続できません。
ＡＣＣに接続し、エンジンＯＮのときに点灯し、エンジンＯＮの
ハザードに点滅する用にしてください。

HOME HELP トピック表示(通常表示) スレッド表示 ツリー表示 検索 過去ログ

[ 最新記事及び返信フォームをトピックトップへ ]

■104 / inTopicNo.1) 　ハザードスイッチ点滅ユニット
  ▼■
□投稿者/ FALCON管理G -(2009/01/25(Sun) 02:18:31)
    DIYについての情報交換用掲示板を設置しました。不明な点や、新しいアイディア等についてご利用ください。
引用返信/返信 削除キー/
■106 / inTopicNo.2) 　Re[1]: ハザードスイッチ点滅ユニット
□投稿者/ FALCON管理G -(2009/02/14(Sat) 13:57:48)
    ハザードの昼間の点滅のイメージを追加しました。
引用返信/返信 削除キー/
■235 / inTopicNo.3) 　Re[2]: ハザードスイッチ点滅ユニット
□投稿者/ Z32 マー君 -(2010/01/11(Mon) 14:11:18)
    2010/01/12(Tue) 22:17:42 編集(投稿者)
    2010/01/12(Tue) 22:17:36 編集(投稿者)

    ハザードスイッチ点滅ユニットを昼間点灯式の配線で取付しましたが、なぜか昼間はスイッチが正常に点滅しますが、イルミ点灯時にはスイッチが点滅せずに点灯したままです。どうしてでしょうか？
引用返信/返信 削除キー/
■236 / inTopicNo.4) 　Re[3]: ハザードスイッチ点滅ユニット
□投稿者/ Z32 マー君 -(2010/01/11(Mon) 14:45:55)
    標準の配線（イルミ点灯時）につなぎ直してみましたが、イルミ点灯時にもスイッチが点滅しません。昼間点灯用につなぎ直してみると先ほどと同じ症状です。
引用返信/返信 削除キー/
